Máy phủ chuyển tiếp

Bối cảnh nghiên cứu trường hợp trong ngành

Trong quy trình sản xuất pin lithium, công đoạn phủ điện cực là một bước cốt lõi quyết định hiệu suất và độ an toàn của pin. Độ chính xác và ổn định của quá trình này ảnh hưởng trực tiếp đến năng suất sản phẩm. Dữ liệu ngành cho thấy các bất thường về chất lượng do quá trình phủ điện cực gây ra chiếm tới 50%, trở thành nút thắt cổ chai quan trọng hạn chế việc cải thiện công suất và chất lượng. Đối mặt với thách thức phổ biến này trong ngành, một nhà sản xuất thiết bị pin lithium đã thiết lập hợp tác sâu rộng với Sinsegye, nhằm mục đích cùng nhau xây dựng một hệ thống điều khiển máy phủ điện cực thế hệ mới hiệu quả và thông minh hơn để vượt qua giới hạn về hiệu suất và chi phí. Trên cơ sở đó, Sinsegye đã nghiên cứu kỹ lưỡng và đề xuất một giải pháp iComputer tiên tiến nhằm đáp ứng nhu cầu điều khiển phức tạp của quá trình phủ điện cực. Tập trung vào iComputer SP7010 do chính họ phát triển, Sinsegye đã tạo ra một sự đổi mới toàn diện cho kiến ​​trúc điều khiển truyền thống.

Các điểm khó khăn cốt lõi

• Điều khiển chuyển động đa trục: Cần phối hợp đồng bộ nhiều trục như tháo cuộn, cuốn cuộn và kéo, với yêu cầu độ chính xác cực cao.
• Kiểm soát lực căng và căn chỉnh cạnh chính xác cao: Sự dao động lực căng ảnh hưởng trực tiếp đến độ đồng đều của lớp phủ và chất lượng điện cực.
• Kiểm soát nhiệt độ: Nhiệt độ lò phải được kiểm soát chính xác và ổn định, vì điều này ảnh hưởng đến sự bay hơi của dung môi và quá trình đóng rắn lớp phủ.
• Vận hành song song nhiều bus truyền thông: Tích hợp phức tạp các hệ thống bên trong và bên ngoài của thiết bị, với nhiều giao thức khác nhau.
• Tính ổn định của hệ thống điều khiển: Độ tin cậy cao và khả năng chống nhiễu là điều kiện cần thiết trong quá trình vận hành liên tục lâu dài.
• Theo dõi và phân tích dữ liệu: Thiếu các phương pháp thu thập dữ liệu quy trình sản xuất theo thời gian thực và phân tích chuyên sâu.
• Kết nối với Hệ thống MES của Nhà máy: Vấn đề phân mảnh thông tin nổi bật, gây khó khăn trong việc đạt được khả năng truy xuất nguồn gốc toàn bộ quy trình sản xuất.

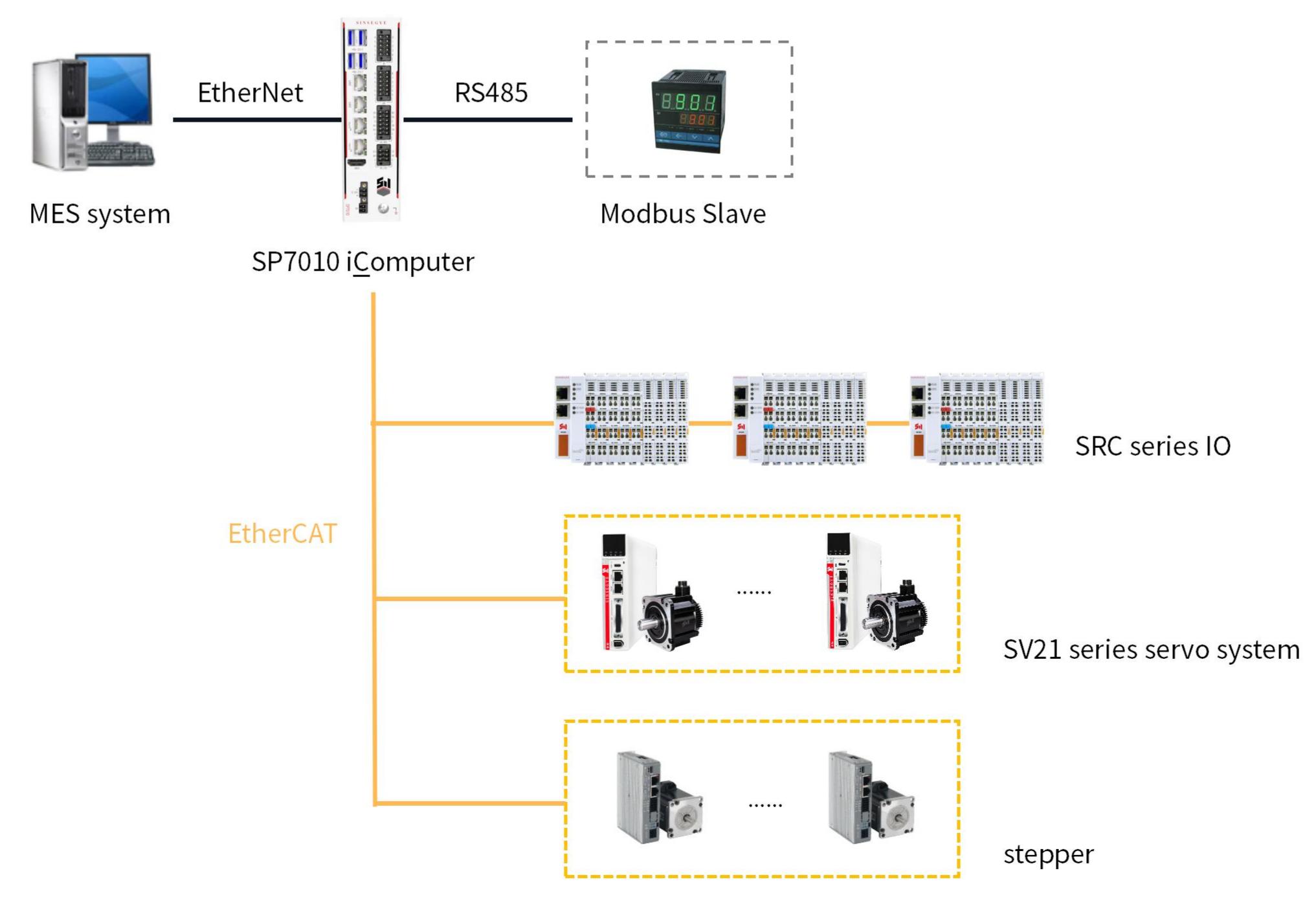

Sơ đồ kiến ​​trúc cảnh

Ưu điểm của giải pháp Sinsegye

1.Điều khiển và tính toán tích hợp

• Kiến trúc phần cứng tích hợp: Một thiết bị duy nhất có thể hoàn thành các chức năng kết hợp của máy tính công nghiệp và PLC ban đầu, giảm đáng kể số lượng phần cứng trong tủ, dây dẫn và diện tích chiếm dụng, đồng thời giảm độ phức tạp của hệ thống và chi phí mua sắm/bảo trì.
• Điều khiển thông số độ chính xác cao: Thuật toán điều khiển PID tự phát triển tích hợp cho phép điều chỉnh các thông số quan trọng như lực căng và nhiệt độ một cách nhạy bén và chính xác hơn, cải thiện đáng kể độ chính xác điều khiển và tính ổn định lâu dài của lực căng.

2. Thân thiện với người dùng và cởi mở

• Kết nối MES liền mạch: SP7010 có thể trực tiếp chạy hệ thống Windows và phần mềm máy khách MES, đồng thời trao đổi dữ liệu với PLC phần mềm bên trong thông qua giao thức OPC UA hiệu quả, loại bỏ độ trễ giao tiếp đa lớp trong mạng vật lý.
• Khả năng tương thích giao thức phong phú: Hỗ trợ nhiều giao thức truyền thông công nghiệp phổ biến như EtherCAT, EtherNet/IP, DeviceNet, Modbus và OPC UA, đồng thời được trang bị nhiều giao diện truyền thông. Điều này giúp hệ thống dễ dàng kết nối với nhiều thiết bị của bên thứ ba và các mô-đun I/O mở rộng, cũng như giao tiếp với các hệ thống giám sát cấp cao và MES, cung cấp nền tảng giao diện linh hoạt và mở.
• Công nghệ cách ly ổn định: Bằng cách áp dụng công nghệ cách ly ảo hóa, các sự cố bất thường trong môi trường Windows phía trên (như màn hình xanh và khởi động lại) sẽ không ảnh hưởng đến việc thực thi liên tục các tác vụ điều khiển thời gian thực bên dưới, đảm bảo tính liên tục và độ tin cậy tuyệt đối của quy trình sản xuất lớp phủ.
